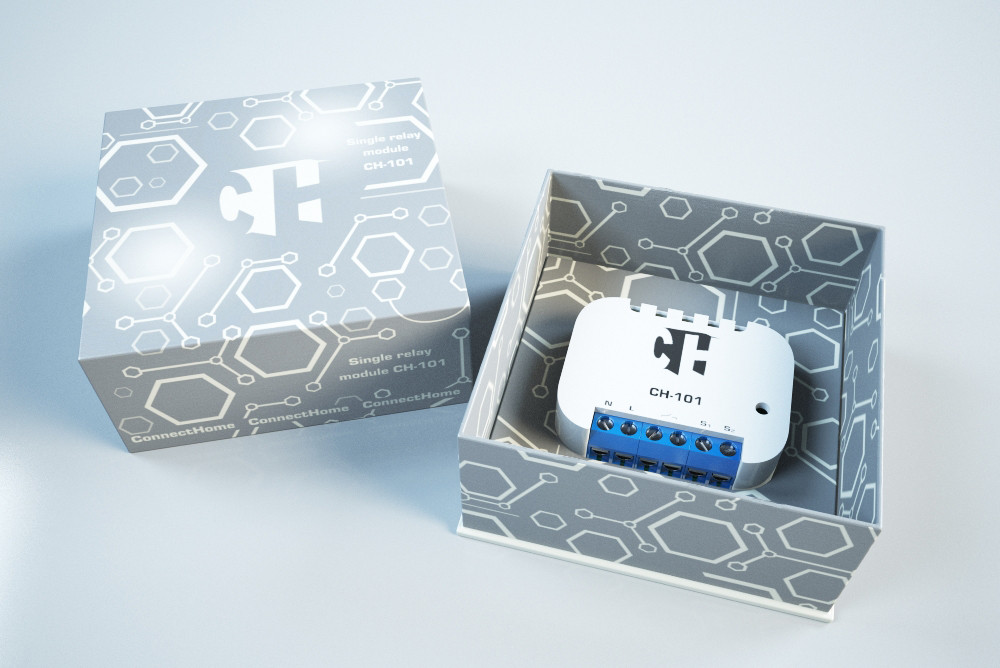

Багатофункціональне одноканальне Z-Wave реле Connect Home — CH-101

Багатофункціональне реле Connect Home ― це Z-Wave пристрій, що має великий функціонал. СН-101 може керувати під'єднаним до нього навантаженням потужністю до 3,5 кВт, вимірювати споживану потужність за допомогою під'єднуваної клеми, а також розширювати свою функціональність завдяки можливості під'єднання різних сенсорів компанії ConnectHome. Керування навантаженням відбувається за допомогою під'єднуваних до модуля вимикачів або радіокоманди Z-Wave.

Крім того, пристроєм може керувати один із сенсорів, що під'єднуються до модуля. Наприклад, датчик руху вмикає реле під час руху та вимикає реле, якщо його немає. З огляду на це сфера застосування СН-101 вельми велика. За допомогою модуля можна керувати освітленням, опалювальними приладами, вентиляцією, електромагнітними клапанами та будь-якими іншими електроприладами. Завдяки унікальній можливості керування модулем одним із безлічі сенсорів компанії ConnectHome, пристрій можна використовувати не тільки в межах Z-Wave мережі Вашого будинку.

Комплектація

Z-Wave реле Connect Home — CH-101
Інструкція користувача

Сумісність

Home Center 2
Home Center Lite
Vera Lite
Vera 3
Zipato

Характеристики

Номінальна напруга живлення: 110 ― 250 V AC 50/60 Hz
Максимальний струм резистивного навантаження AC:           16A / 230V 50/60Hz
Максимальний струм індуктивного навантаження AC           8A / 230V 50/60Hz
Максимальний струм комутованого навантаження DC           16A / 30V
Максимальна комутована напруга           230VAC/30VDC
Температура експлуатації           от -5°C до 80 °C
Потужність радіосигналу           2 mW
Частота радіосигналу           868,4 MHz EU;   869,2 MHz RU;
Радіус дії в приміщенні           до 45м
Радіус дії на відкритому просторі           до 75м
Споживана потужність           < 0,72W
Розміри модуля           18*48*37мм
Мінімальний ресурс реле           50000 переключений
Ступінь захисту СН-201           IP-20
Ступінь захисту СН-S01 (датчик температури)           IP-67
Діапазон вимірюваних температур           от -40°C до 100 °C



Під'єднання датчиків до модуля СР-101

СН-101 — це мікромодуль, який має можливість під'єднання одного з різних датчиків компанії ConnectHome. Вони можуть бути двох типів бінарні (наприклад, датчик руху, у нього тільки два значення є рухи та немає руху) і багаторівневі (наприклад, датчик температури, датчик вологості тощо) Датчики не входять до комплекту, за потреби їх можна придбати окремо. Усі датчики під'єднуються до спеціального роз'єму S-Bus, розташованого на корпусі пристрою. Датчики використовуються для оцінки навколишнього оточення, вимірювання значення температури, вологості, рівня освітленості, наявності руху тощо. Дані передаються контролеру керування за допомогою радіокоманду Z-Wave. Крім того, датчики можуть керувати іншими пристроями та самим модулем безпосередньо. Під керуванням треба розуміти вмикання/вимикання модуля СН-101 або надсилання відповідної команди пристроїв, які розташовані в групі асоціації модуля, у разі досягнення різних значень датчиків. Для керування іншими пристроями передбачено 2 групи асоціацій (див. розділ Асоціації та Прараметри No).

Важливо!! До пристрою СН-101 може бути під'єднаний тільки один датчик компанії ConnectHome. Під'єднання датчика потрібно здійснювати до під'єднання модуля в Z-Wave мережу.

Якщо виникла потреба у під'єднанні датчика після під'єднання модуля в мережу Z-Wave, потрібно спочатку видалити його, а після під'єднання датчика заново додати

Перелік датчиків ConnectHome, які можна під'єднувати до реле

Бінарні датчики      Багаторівневі датчики
CH-S04.5 детектор руху (радіус 5 м)           CH-S01 сенсор температури
CH-S04.10 детектор руху (радіус 10 м)        CH-S02 сенсор температури та вологості
CH-S05 бінарний датчик            CH-S03 сенсор освітленості
СН-S06 датчик перетину            CH-S07 датчик вимірювання енергії

*За потреби перелік сенсорів може бути розширений.

Схема під'єднання

L — Фаза
N — Нейтраль
-/―O50-розомкнуте реле
S1 — Перемикач для режиму термостата (нагрівання/вимк)
S2 — Перемикач для Вмик/Вимк турбо режима

Для увімкнення термостата в Z-Wave мережа, переведіть контролер у режим навчання (див. інструкцію Вашого контролера) і подайте живлення на електричну мережу, до якої під'єднаний пристрій. Пристрій додасться автоматично (NWI). Якщо це не сталося автоматично, тричі короткочасно натисніть кнопку ініціалізації, розташовану на верхній кришці пристрою.

Асоціації

Пристрої Z-Wave можуть взаємодіяти один з одним, а також обмінюватися даними та іншою інформацією безпосередньо без участі контролера. Кожному події може відповідати свій список власників, званий групою асоціації. Зверніться до керівництва користувача Вашого Z-Wave контролера для настроювання асоціацій.
