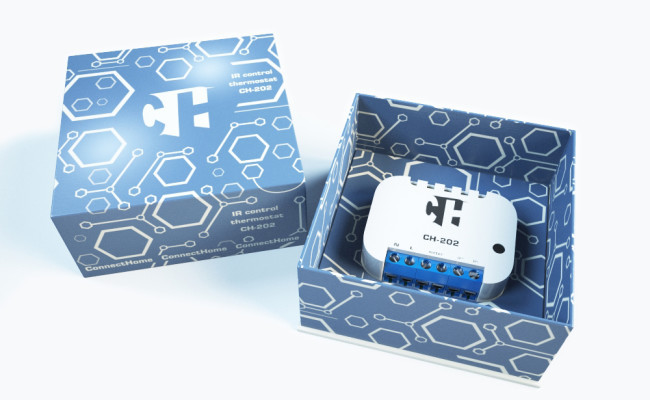

Z-Wave - ІЧ розширювач Connect Home з вимірювальної клемою - CH-202P

✓	Номінальна напруга живлення: 110 - 250 V AC 50/60Hz
✓	Температура експлуатації: від -40°C до 100 °C
✓	Потужність радіосигналу: 2 mW
✓	Частота радіосигналу: 868,4 MHz EU; 869,2 MHz RU;
✓	Радіус дії у приміщенні: до 45м
✓	Радіус дії на відкритому просторі: до 75м
✓	Споживана потужність: < 0,72 Вт
✓	Розміри модуля: 18*48*37 мм
✓	Ступінь захисту: IP-30

✓	ІК розширювач CH-202
✓	Вимірювач енергії
✓	ІК передавач
✓	Керівництво користувача

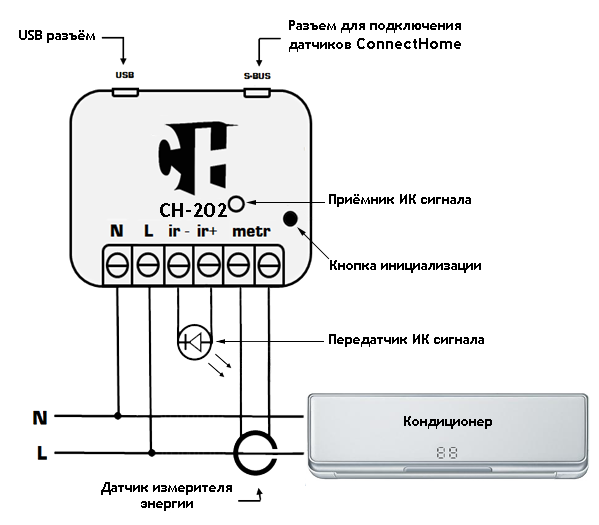

Схема підключення ІЧ Розширювача.

Електромонтажна схема:

Де:

L - Фаза;
N - Нейтральний провід;
metr - підключення затиску для вимірювання споживаної енергії кондиціонером;
ir+ - ІК передавач;
ir- - ІК передавач.



Режим навчання ІК розширювача СП-202.

Завантажити програму - IFRARED_CONTROLLER

Скачати драйвер - ДЛЯ ПРОГРАМИ IFRARED_CONTROLLER

У разі, якщо програма не запускається, скачайте та встановіть додатковий драйвер - Додатковий Драйвер.

Для роботи розширювача необхідно провести процедуру навчання ІК командам. Для проходження цієї процедуру Вам потрібно:

• Завантажити, встановити і відкрити додаток Ifrared_Controller на Ваш ПК з операційною системою Windows;
• Під'єднати термостат до ПК спеціальним шнуром USB / mikro USB (шнур не входить в комплект поставки);
• Дочекатися написи "Connected";
• Почати процедуру навчання.

Процедура навчання

Зверху на корпусі модуля СН-202 знаходиться вікно приймача ІК сигналів. Направте ІК передавач на пульті дистанційного управління кондиціонером в ІЧ приймача. Відстань між ІЧ-приймачем і ІК передавачем повинно бути не більше трьох сантиметрів. По черзі необхідно навчити термостат трьом блокам команд (Режим обігріву, режим охолодження і швидкості вентилятора). При цьому необхідно врахувати особливість передачі команд деяких виробників кондиціонерів. Команди швидкості вентилятора іноді передаються разом з обраним режимом і температурою, в цьому випадку ви не зможете керувати швидкістю вентилятора коректно. В цьому випадку не навчайте блок швидкості вентилятора.

• Для навчання, натисніть кнопку "Learn" і виберете команду, якій ви хочете навчити Ваш термостат (при цьому кнопка, відповідна команді, буде моргати);
• Після цього підготуйте пульт дистанційного керування кондиціонером до відправки даної команди (виберете відповідний режим (обігріву\охолодження) потрібну температуру тощо);
• Відправте цю команду пультом дистанційного управління кондиціонером у вікно приймача ІК команд;
• При успішному отриманні миготлива кнопка, відповідна команді змінить свій колір з синього на зелений;
• Перевірте правильність навченої команди, вибравши режим "Try" і виберіть потрібну команду для відправки;
• ІК передавач відправить команду Вашому кондиціонеру. Необхідно щоб ІК передавач був спрямований у бік кондиціонера. Якщо команда вивчена успішно - продовжуйте навчання. У протилежному випадку повторіть спробу.

По закінченню процедури навчання від'єднайте модуль від комп'ютера, підключіть затиск для вимірювання енергії і перейдіть до наступного кроку.

Підключення датчиків ConnectHome.

ІК розширювач укомплектований датчиком вимірювання потужності СН-S06(t), він підключається до клеми на передній панелі пристрою згідно схеми. Дані миттєвого споживання потужності кондиціонера передаються керуючому контролеру. У мережі Z-Wave датчики відображаються як структурні одиниці (endpoint) модуля СП-202.
ІК розширювач - це мікромодуль, який має можливість підключення одного з різних датчиків компанії ConnectHome. Вони можуть бути двох типів бінарні (наприклад: датчик руху, у нього тільки два значення: є рух/немає руху) і багаторівневі (наприклад: датчик температури). Датчики не входять в комплект, при необхідності їх можна придбати окремо.

Бінарні датчики:	Багаторівневі датчики:
CH-S04.5 датчик руху (радіус 5м)	CH-S01 датчик температури
CH-S04.10 датчик руху (радіус 10м.)	CH-S02 датчик температури і вологості
CH-S05 бінарний датчик	CH-S03 датчик освітленості
	СН-S06 датчик 1-10V

Всі датчики підключаються до спеціального роз'єму S-Bus розташованого на корпусі пристрою.
Датчики використовуються для оцінки навколишнього оточення у Вашому будинку:

• вимірювання температури;
• вимірювання відносної вологості повітря;
• рівня освітленості;
• наявності руху;
• активація\спокій стороннього датчика, підключеного до бінарним датчику.

У мережі Z-Wave датчики відображаються як структурні одиниці (endpoint) модуля СП-202. Дані передаються керуючому контролеру допомогою радиокоманд Z-Wave.

Важливо! До спеціального роз'єму S-Bus пристрою СН-202 може бути підключений тільки один датчик компанії ConnectHome. Підключення датчика потрібно виробляти до підключення модуля Z-Wave мережу.

Якщо виникла необхідність у підключенні датчика після підключення модуля в мережу Z-Wave, потрібно спочатку видалити його, а після підключення датчика заново додати.
