Пристрій для плавного пуску світлодіодних Led ламп

Модуль для плавного пуску світлодіодних ламп являє собою пристрій, що гасить різкий кидок струму в момент включення світильника. У дешевих світлодіодних лампах виробники, як правило, заощаджують на компонентах, тому при включенні, на 50-100 мікросекунд, може виникнути величезний пусковий струм, близько 50-70 А. Без використання плавного пуску можуть виникнути наступні проблеми – залипання контактів реле і спрацьовування захисних автоматів. Даний пристрій може прибрати перераховані вище проблеми, знизивши струм до 5-10 А. Модуль монтується за світильником в розрив одного з проводів (послідовно з навантаженням).

У системі розумного будинку, світлом керує такий маленький модуль реле. Всередині нього микроконтакт, який просто замикає і розриває електричний ланцюг. Проблема в тому, що дешевий китайський (а може бути і не китайський) світильник в момент включення споживає величезний струм. Наприклад мініатюрна лампочка LED у момент включення на малу частку секунди може споживати в 30-40 разів більше, ніж зазвичай. Подібно голодному немовляті, присосавшемуся до грудей матері.

Спеціально, щоб продемонструвати це ми придбали професійний осцилограф. Ми зібрали електричну схему з трансформатором струму для реєстрації моменту включення світильника і побачили щось дуже цікаве.

На фото, представленому вище, ми бачимо момент включення копійчаного китайського світильника на 5 Вт! Одна клітина дорівнює 10 амперам, і як не складно помітити, графік досягає 30 А. Для тих, хто далекий від схемотехніки, скажімо простіше, в момент подачі живлення 5 Вт світильник на дуже короткий проміжок часу споживає 30А х 220В = 6.6 кВт! Дуже швидко струм падає і споживання знижується до заявлених 5Вт. А що якщо підключити 10 таких світильників?

 Якщо це правда, чому не вибивають автомати в квартирах? Не вибиває тому, що імпульс дуже короткий. А для спрацьовування автомата необхідний імпульс тривалістю від 8 до 15 мілісекунд. Імпульс при включенні світильників значно коротше за часом.

Як наслідок, ніжні контакти реле модуля не витримують таке навантаження і можуть злипнутися (в точці комутації виникає невеличка іскра як при зварюванні), після чого вимкнути світло не вийде.
Чому китайці та інші недобросовісні виробники так роблять? Все просто, вони економлять центи на спрощення електронної схеми. У квартирі без розумного будинку немає реле, функцію комутації електричного кола виконує настінний вимикач. Навіть якщо його контакти «залипнут» при великій пусковому струмі, міцна рука господаря навіть не помітить, як сама відірве контакти один від одного.
Зовсім інша справа-це мініатюрний модуль реле, який не наділений такою силою, як рука дорослої людини.

На даному фото графік пускового струму якісної лампочки Osram, яка значно дорожче китайського аналога. Як бачимо виробник подбав не тільки про те, щоб прилад потужно лупив яскравим світлом, але і ще був безпечний для пов'язаної з ним електроніки.

Але що робити, якщо дешеві світильники вже купили? На допомогу приходять пристрої, які забезпечують «плавний пуск», вони дозволяють обмежити струм в початковий момент, і виключити вихід з ладу дорогих модулів реле.

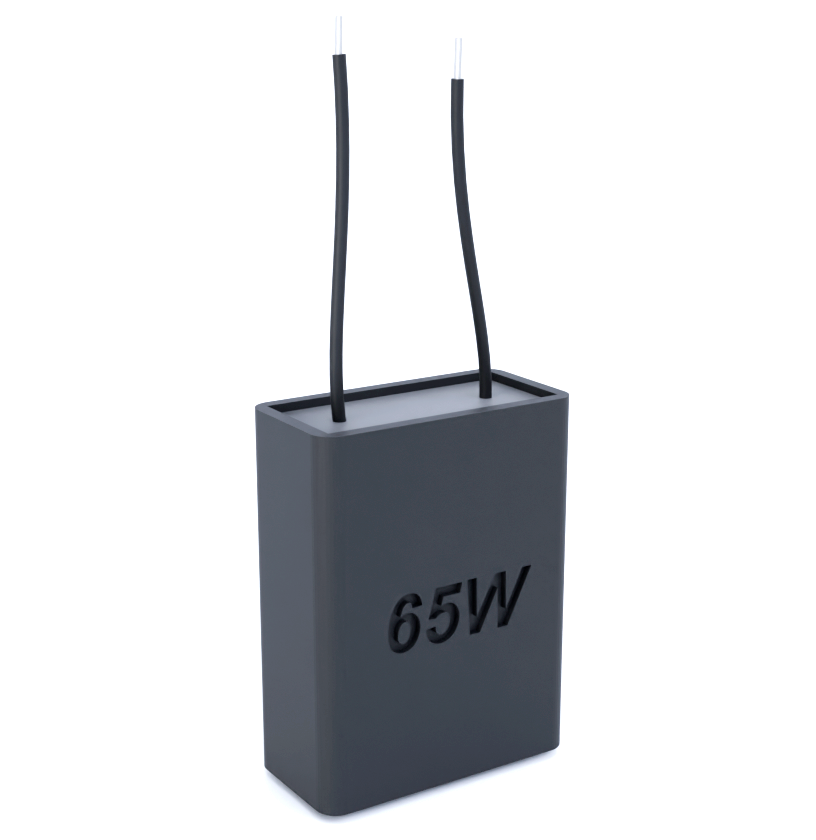

На фото показаний один з варіантів модуля плавного пуску. Пристрій монтується за світильником в розрив одного з проводів (послідовно з навантаженням). Схема підключення показана на наступному малюнку (модуль показаний чорним прямокутником):

Зверніть увагу – під кожен діапазон потужності є різні пристрої, а саме: 1-65 Вт, 66-100 Вт, 101-170 Вт. При роботі пристрій трохи гріється, приблизно 35-40 С.

На цьому фото результат застосування плавного пуску. Ми бачимо того ж «китайця», у якого пусковий струм впав більше ніж у 3 рази.
Виходячи з вищесказаного — не економте на світильниках, щоб надалі не довелося ризикувати обладнанням або витрачатися на додаткові пристрої, викликані даними паразитних ефектом.

Модуль показаний чорним прямокутником.

Зверніть увагу – під кожен діапазон потужності є різні пристрої, а саме: 1-65 Вт, 66-100 Вт, 101-170 Вт. При роботі пристрій трохи гріється, приблизно 35-40 С. Попередження – якщо ви перезавантажте пристрій, то можливий значний нагрів (більше 70), а також розплавлення захисного компаунда.

Три види пристроїв:

1. Допустима потужність Led освітлення: 1-65 Вт. (За промовчанням)
2. Допустима потужність Led освітлення: 66-100 Вт.
3. Допустима потужність Led освітлення: 101-170 Вт.

Розміри пристроїв:

1. 20х20х13 мм
2. 25х25х25 мм
3. 40х40х13 мм
