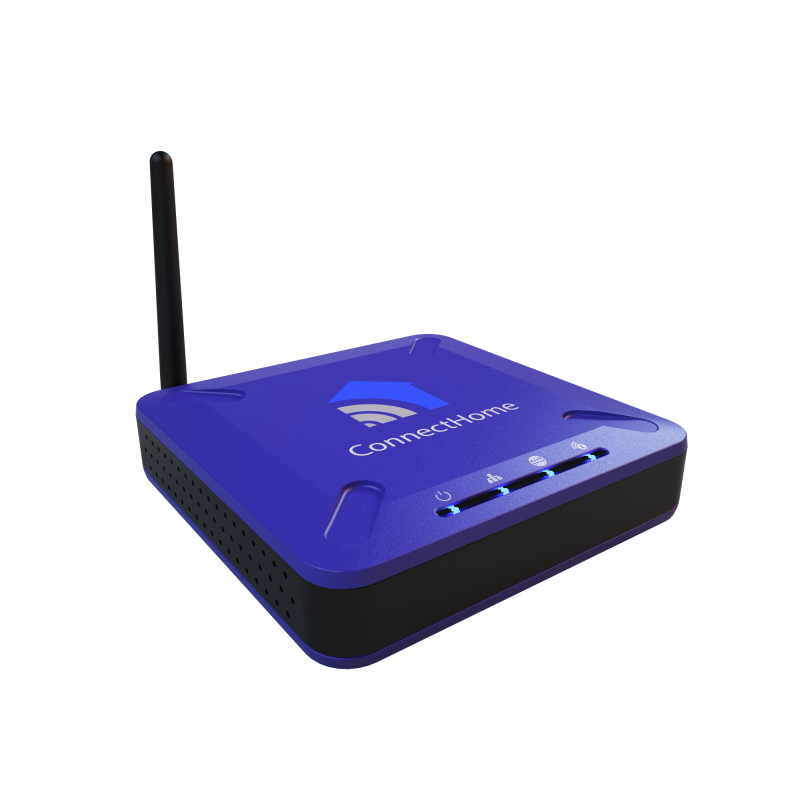

Контролер для розумного дому ConnectHome Butler

Контролер ConnectHome BUTLER — призначений для керування мережею Z-Wave пристроїв, настроювання параметрів, створення сценаріїв автоматизації та дистанційного керування Вашим розумним будинком.

Контролер BUTLER підтримує Z-Wave пристрої будь-яких виробників, але для пристроїв ConnectHome забезпечується спрощене настроювання параметрів і зв'язків.

За допомогою BUTLER легко реалізуються будь-які завдання, наприклад:

• Керування світлом
• Голосове керування розумним будинком
• Керування безпекою
• Керування кліматом
• Керування мультимедіа
• Керування ролетами та воротами
• Створення сцен

У контролері реалізована підтримка Homekit. Це дає змогу керувати розумним будинком за допомогою голосового помічника Siri.

Вбудовані бездротові інтерфейси та роз'єм розширення дають змогу інтеграції в будь-яку систему.

Для настроювання та керування контролером ми створили найшвидший і найзручніший Web-інтерфейс. Додатково для Вашої зручності реалізовані мобільні програми для IOS і Android, які дадуть змогу зручно керувати контролером із вашого мобільного телефона або планшета.

✓	Підтримка Z-Wave пристроїв будь-яких виробників
✓	Потужний чотириядерний процесор
✓	Вбудовані інтерфейси Ethernet, Wi-Fi, Bluetooth, USB
✓	Настроювання у Web-інтерфейсі або з мобільних застосунків
✓	Спрощене настроювання параметрів пристроїв ConnectHome
✓	Роз'єм розширення з дискретними входами/виходами
✓	Безплатні програми для iOS, Android
✓	Компактний пластиковий корпус

Освітлення

• Легкість і простота у встановленні бездротових модулів
• Двостороннє керування освітленням як зі стандартного вимикача, так і з застосунку на смартфоні.
• Підтримка будь-яких вимикачів
• Автоматичне керування освітленням за допомогою датчиків руху
• Підтримка певного рівня освітлення за допомогою датчика освітленості.
• Димування всіх типів ламп, призначених для цього. Керування колірною гамою RGB LED-стрічкою.
• Керування освітленням за допомогою голосових команд голосового помічника Siri від компанії Apple.
• Імітація присутності через вмикання/вимикання світла
• Створення світлових сценаріїв та керування ними.

Клімат-контроль

• Об'єднання всіх інженерних систем у будь-якій комбінації в єдину смарт систему клімат-контролю.
• Автоматичний вибір режиму клімат-контролю залежно від вуличної температури
• Побудова тижневої графіки керуванням температури з можливістю погодинного розкладу.
• Можливість автоматичного переведення системи клімат-контролю в енергоощадний режим.
• Перегляд графіків заданих і фактичних температур, онлайн-аналіз роботи системи клімат-контролю
• Повний доступ до сервера статистики.
• Контроль охолодження й обігріву в різних кімнатах за допомогою смартфона
• Контроль рівня вологості в різних приміщеннях
• Використання у своїх сценаріях показників прогнозу погоди

Охорона й безпека

• Моніторинг системи відеоспостереження. Підтримка всіх сучасних стандартів IP-камер.
• Постанова системи під охорону за допомогою простого сценарію.
• Можливість поставлення системи під охорону автоматично в разі тривалої відсутності руху.
• Керування електрозамками з мобільного інтерфейсу.
• Перегляд журналу активності на сервері статистики
• Push-повідомлення про спрацьовування датчиків
• Всі охоронні функції системи в єдиному інтерфейсі вашого смартфона.

Керування мультимедіа

• Спрощене додавання популярних мультимедіасистем за допомогою попередньо встановлених плагінів
• Об'єднання всіх ІЧ пультів у єдину систему, яка може керувати не тільки мультимедіа, але й запускати сценарії.
• Створення своїх власних пристроїв у зручному застосунку.

Керування Роллетами, Жалюзі, Воротами

• Керування воротами, жалюзами, шторами за допомогою смартфона або голосу
• Можливість автоматизації керування воротами, жалюзі, шторами в складі сценарію

Додаткові можливості

• Можливість керувати системою поливання зі сценаріями повної домашньої автоматизації
• External Slot, надає можливість для інтеграції дротових охоронних систем, керування релейними блоками комутації
• Врахування енергоспоживання

Процесор	4-ядерний Quad Core 1.2GHz Broadcom BCM2837 64bit CPU
Оперативна пам'ять	1GB LPDDR2
Постійна пам'ять	16GB
Протокол	z-wave plus
Wi-Fi	+
Bluetooth	4.1/LE
Потужність радіосигналу	2 мВт
Частота радіосигналу	868.4 MHz EU
Радіус дії в приміщенні	до 45 м
Радіус дії на відкритому просторі	до 75 м
Напруга живлення	5 В DC через адаптер
Споживана потужність	< 25 Вт
Розміри модуля (В х Ш х Д)	25 х 120 х 120 мм
Робоча температура	от -10°C до 50°C
Ступінь захисту	IP30
Макс. кількість пристроїв	255
Індикатори	4

Перед встановленням контролера необхідно вибрати місце для його розміщення. Для правильної роботи треба уникати розміщення в місцях, що обмежують радіус радіопередавання, наприклад — металевих шаф тощо. Ідеальним, буде розміщення контролера в центральній частині вашого будинку.

• Прикрутіть антену, що йде в комплекті до роз'єму.

• Під'єднайте джерело живлення, що йде в комплекті, до мережі 220V і роз'єму живлення в контролері.

• Під'єднайте контролер за допомогою LAN кабелю до вашої домашньої мережі інтернет.

• Завантажте застосунок CH_Detector, встановіть його на ваш PC, запустіть та перейдіть за посиланням у Web-інтерфейс контролера.



• Користувач за замовчуванням — "admin", пароль типово "12345678". З подальшим необхідно змінити пароль для безпеки.

За допомогою Wizzard виберіть:

• Ваша мова
• Ім'я контролера
• Насичений пункт розташування контролера
• Ваш контактний e-mail
• Підпишіть ліцензійну заповіт

Butler має вбудований Web-сервер, який слугує основним інструментом для конфігурування й настроювання вашої системи. Для того, щоб зайти в нього, вам необхідно запустити програму CH_Detector на комп'ютері, який є в тій самій мережі з контролером і перейти за зазначеним посиланням.

Основні елементи Web-інтерфейсу:

1. Пункт основного меню "Комнати"

2. Пункт основного меню "Кращів"

3. Пункт основного меню "Сценарії"

4. Пункт основного меню "Безпека"

5. Пункт основного меню "Повідомлення"

6. Меню користувача

7. Панель повідомлень

8. Основний екран

9. Типи

10. Меню налаштування віджета

Екран кімнати:

Екран "Комнати" слугує для:

• Додання кімнат
• Добавлення секцію (поверхов тощо)
• Конфігурація кімнат
• Керування пристроями в кімнаті за допомогою віджета

Додавання/видалення кімнати:

Для додавання кімнати/розділу потрібно натиснути відповідну кнопку у Web-інтерфейсі.

У діалоговому вікні, що відкривалося, можна задати назву кімнати/секції, вибрати секцію для кімнати, вибрати іконку для кімнати. Після додавання кімнати в базу даних у неї можна буде додавати пристрої.

Кімнати, в яких є хоча б один пристрій, зображаються як віджет на основному екрані кімнат.

Типет кімнати

Бараж кімнати показує основну інформацію про кімнату:

1. Назва кімнати
2. Стан і час зміни датчиків руху в кімнаті
3. Активні іконки пристроїв освітлення й віконної автоматики
4. Меню налаштування кімнати
5. Стан основних датчиків у кімнаті

Меню налаштування кімнати:

Для входу в меню налаштування кімнати необхідно натиснути на відповідну кнопку на віджеті кімнати.

У меню налаштування кімнати ви можете:

1. Керувати пристроями в цій кімнаті за допомогою віджетів пристроїв
2. Змінювати назву кімнати та її секцію
3. Змінювати картинку кімнати. (Розмір зображення не має перевищувати 5 MB)
4. Змінювати іконку кімнати
5. Вибирати головні датчики в кімнаті
6. Видаляти кімнату
7. Після зміни конфігурації кімнати необхідно зберегти зміни

Екран пристрою:

У меню налаштування кімнати ви можете:

• Додання Z-Wave пристроїв
• Добавлення віртуальних пристроїв
• Додавання мультирум системи
• Додавання IP-камер
• Добавлення Bluetooth-пристроїв
• видалення Z-Wave пристроїв
• Конфігурація пристроїв
• керування пристроями за допомогою віджетів пристроїв

Додавання/видалення Z-Wave пристроїв:

Для увімкнення модуля Z-Wave мережа, переведіть контролер у режим навчання, для цього необхідно натиснути на відповідну кнопку в основному меню "пристрої".

У відкривному діалоговому вікні необхідно дати назву пристрою й кімнату, в якій воно буде розташоване (комнати необхідно створити заздалегідь).

Після натискання на кнопку "Додати пристрій" контролер перейде в режим додавання й чекатиме відповідну команду від пристрою.

Після появи відповідного діалогового вікна подавайте живлення на пристрій ConnectHome, і воно додасться автоматично (NWI). У разі якщо це не сталося автоматично, тричі короткочасно натисніть системну кнопку (див. в інструкції пристрою).

Процедура додавання пристрою займає деякий час (до 2 хвилин) і залежить від конфігурації мережі та пристроїв, які ви намагаєтеся додати. Статус процедури додавання показаний на індикаторі процесу додавання, будь ласка, дочекайтеся закриття діалогового вікна та повідомлення про успішне додавання пристрою. Додавання Z-Wave пристрою краще робити безпосередньо близько до контролера. Якщо виникли проблеми з під'єднанням пристрою до Вашої Z-Wаve мережі, необхідно пройти процедуру винятку з Z-Wave мережі, а потім повторіть процедуру додавання.

Для видалення (вимкнення) модуля з Z-Wave мережі, переведіть контролер у режим винятку для цього необхідно натиснути на відповідну кнопку в основному меню "пристрої".

Після натискання на кнопку "Видаліти" контролер перейде в режим додавання й чекатиме відповідну команду від пристрою.

Після появи відповідного діалогового вікна тричі короткочасно натисніть системну кнопку. Зверніть увагу, після винятку пристрою з Z-Wave воно буде скидене на заводські установки.

Типже пристрою:

Основні елементи віджета пристрою:

1. Кнопки керування пристроєм (деякі пристрої не мають інтерфейсів керування, наприклад, датчик температури)
2. Інтерфейс стану пристрою (деякі віджети змінюють свій колір залежно від стану пристрою)
3. Назва пристрою
4. Меню настроювання пристрою

Тип пристрою показує основну інформацію про пристрій і має відмінності залежно від типу під'єднаного пристрою. Butler має підтримку таких основних типів пристроїв:

Бінарний пристрій керування:

Бінарний датчик:

Мультирівневий пристрій керування (димер, ролетний модуль):

Мультирівневий датчик (температури, освітленості, вологості):

Термостат:

Контролер на батарейках:

Пристрій мультимедіа:
