Запуск сцен в Home Center 2 за допомогою брелока Aeon Labs — AEO_KFOB

Запуск сцен в Home Center 2 за допомогою брелока Aeon Labs — AEO_KFOB

Запуск сцен в Home Center 2 за допомогою брелока Aeon Labs — AEO_KFOB

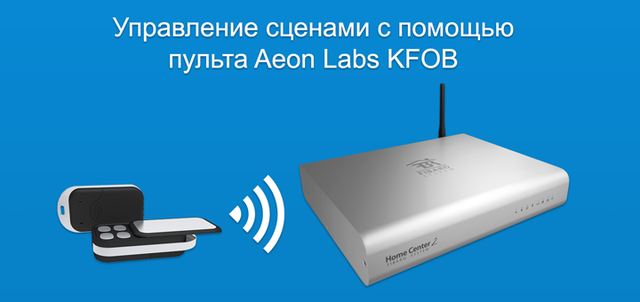

Приклад налаштування запуску преднастроенных сцен на Fibaro Home Center 2 за допомогою кнопок брелока Aeon Labs ― AEO_KFOB. show

1 2

Рис. 1 Рис. 2



1) Включення Aeon Labs ― AEO_KFOB в мережу Home Center 2. В інтерфейсі Home Center 2 перейдіть в Devices і натисніть Add device, на брелоку натисніть кнопку Learn (рис. 1). Якщо брелок успішно додався в мережу ― світлодіод горітиме зеленим світлом протягом 2 секунд. Якщо не додався ― червоним.

Після включення брелока з'явиться іконка.

Screen_1

Переконайтеся, що Home Center 2 автоматично налаштував асоціації брелока з контролером Home Center 2.

Screen_2

2) Включення Fibaro Relay Switch в мережу Home Center 2. В інтерфейсі Home Center 2 перейдіть в Devices і натисніть Add device, на Fibaro Switch натискаємо тричі сервісну кнопку B.

Після додавання реле в мережу , з'явиться іконка.

3) Налаштовуємо брелок на запуск сцен. За замовчуванням брелок не налаштовано на запуск сцен, тому потрібно налаштувати декілька параметрів. Натискаємо значок гайкового ключа в правому верхньому куті, щоб потрапити в налаштування.

  • Параметр 250 = > 1

Scene_5

4) Застосування налаштувань. Натисніть на кнопку збереження праворуч і розбудіть брелок, щоб у нього записалася інформація про налаштуваннях.

5) Створення сцени. Тепер потрібно створити сцену для обробки натискань. Кожному дії кнопок відповідає свій номер сцени. (Положення кнопок ― Рис. 2)

Кнопка №1 Вкл — Сцена №11

Кнопка №1 Викл — Сцена №12

Кнопка №1 Початок вгору — Сцена №13

Кнопка №1 Початок вниз — Сцена №14

Кнопка №1 Закінчення вгору — Сцена №15

Кнопка №1 Закінчення вниз — Сцена №16

Кнопка №2 Вкл — Сцена №21

Кнопка №2 Викл — Сцена №22

Кнопка №2 Початок вгору — Сцена №23

Кнопка №2 Початок вниз — Сцена №24

Кнопка №2 Закінчення вгору — Сцена №25

Кнопка №2 Закінчення вниз — Сцена №26

...



1. Створіть сцену: Натискання кнопки №1 включає Fibaro Switch, А натискання кнопки №2 вимикає.

Scenes → Add Scene

Створіть сцену і переведіть її в режим LUA в закладці Advanced

Screen_3 2. Напишіть скрипт.

У полі введення вставити скрипт і відредагуйте номери пристроїв і номери сцен

--[[

%% properties

55 sceneActivation

%% globals

--]]



local sceneId = tonumber(fibaro:getValue(55, "sceneActivation"));

local startSource = fibaro:getSourceTrigger();



if (sceneId == 11)

then

fibaro:call(5, "повороту");

end



if (sceneId == 21)

then

fibaro:call(5, "turnOn");

end

fibaro:setGlobal("Scene", fibaro:getValue(55, "sceneActivation"))

У наведеному прикладі 55 — це ID пристрою Aeon Labs KFOB в HC2 (зверніть увагу, що це не номер вузла в мережі Z-Wave, а внутрішній ID HC2). Пристрій 5 — це реле. Зверніть увагу, що номер пристрою також потрібно відредагувати і в третьому рядку.

Screen_4 Зберігаємо і запускаємо сцену, натиснувши на Run.

Насолоджуємося перемиканням сцен через Home Center 2!
