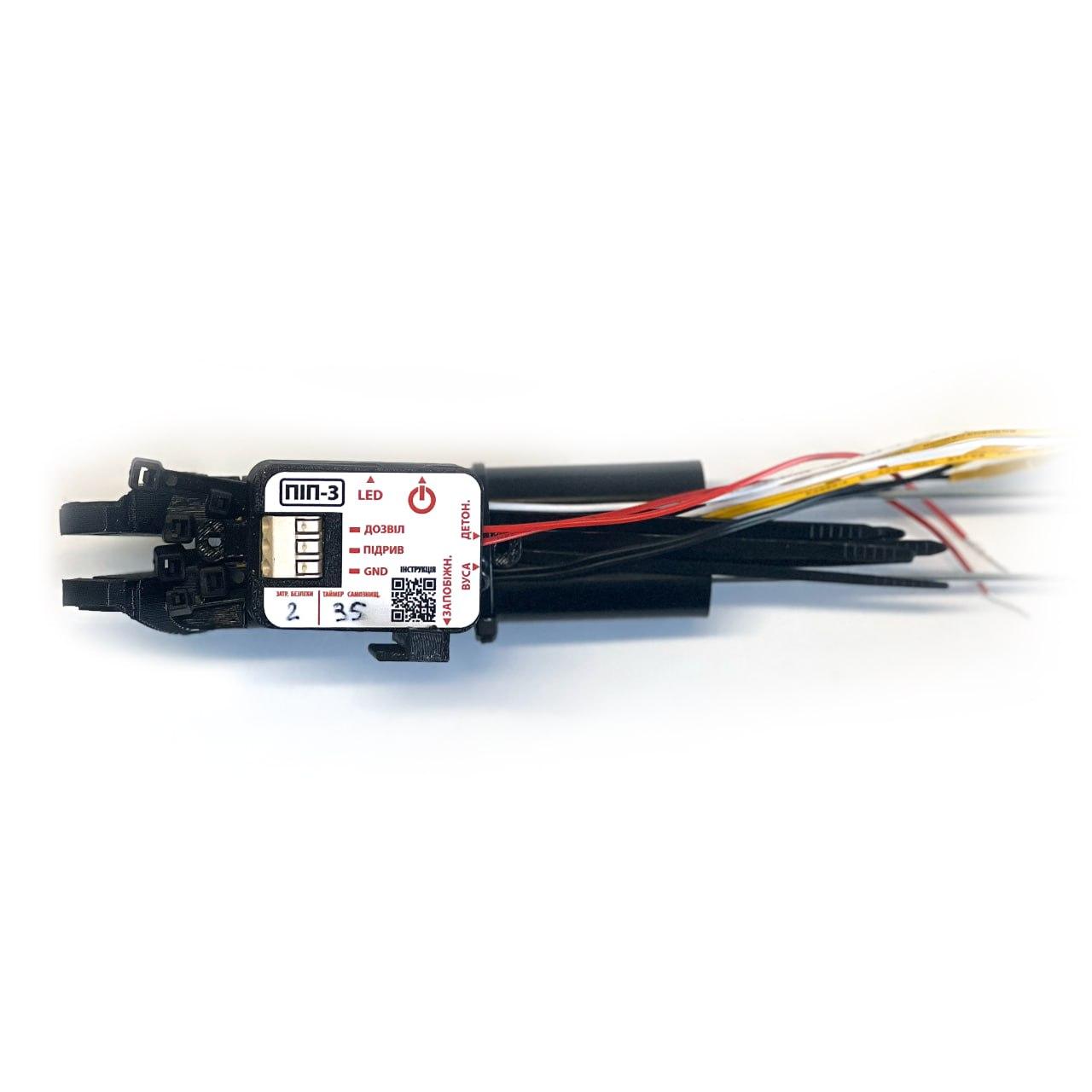

Плата ініціації з активатором (усами) для FPV дрона камікадзе

Плата ініціації (далі ПІП-3) — це запобіжний механізм високої надійності, який має кілька ступенів захисту проти несанкціонованої детонації боєприпасу та самоліквидацію через запрограмований час завдяки незалежному живленню.

Ступені захисту ПІП-3

• Механічний вимикач на корпусі плати тільки після його вмикання живлення подається на плату.
• За потреби пілот може використовувати механічну чеку, яка також вимикає пристрій і унеможливлює запалення.
• Електронна затримка на 2 хвилини під час виймання механічної чеки. Дає змогу оператору FPV полетіти безпечну відстань.
• Активація з пульта дає змогу оператору увімкнути або вимкнути контактні сенсори творця
• Самоліквидація через 35 хвилин після переведення в бойовий режим дає змогу ліквідувати FPV незалежно від живлення самого дрона та зв'язку з пультом керування.

Для чого потрібен ПІП-3

Найпоширеніший схемний опір детонатору є використання контактних сенсорів "усів", про що свідчить більшість відео підтверджень уражень FPV дронів, доступних у публічному доступі. Вуса дають змогу вражати об'єкт на невеликій швидкості, мають багато форм чинників, але їх об'єднує дуже простий спосіб спрацьовування — механічне замикання контактів. Щоб уникнути несанкціонованої детонації боєприпасу, ланцюг батареї живлення й детонатора під'єднуються не безпосередньо до контактних сенсорів, а через пристрій ПІП-3. Крім того, ПІП-3 забезпечує самоліквидацію в разі втрати керування FPV дроном унаслідок дії РОБ або інших перешкод радіопередавання, втрати дроном живлення та інших чинників.

Для вирішення цих питань наша компанія, спираючись на багаторічний досвід у масовому виробництві різних електронних пристроїв, розробила пристрій ПІП-3.

Пристрій складається з таких елементів:

• корпусу із самоклейною стрічкою.
• електронної плати ПІП-3.
• 2 шт. батарейки типу CR2032
• 2 шт. контактних сенсорів "уса"
• монтажні стяжки 8 шт.

За потреби комплектація ПІП-3 може змінюватися залежно від потреби замовника та може не комплектуватися "усами". За потреби ПІП-3 може бути укомплектований дротами, які припаюються  до польотного контролера.

• Розмір ПІП-3: 44х38х17мм.
• Розмір контактного сенсора "Вуса": 16х16х30мм.
• Вес комплекта: 77 г.
• Час спрацювання: 0,25 мс.
• Початкова затримка: 2 хвилини (може змінюватися за потреби).
• Механічний вимикач.
• Механічний запобіжник "чока".
• Система електронних запобіжників.
• Можливість активації пристрою з пульта оператора.
• Можливість вибуху з пульта оператора.
• Самоліквидація через 35 хвилин (може бути змінена за потреби).
• Незалежне живлення від 2 шт. батареї CR2032 (Розраховано на 2 підрозділи, тестовий і бойовий, якщо потрібно провести більше тестів перед бойовим використанням замініть батарею. Термін експлуатації батареї 2 роки)

*За потреби всі затримки та таймери можуть бути налаштовані під потреби замовника без зміни апаратної частини ПІП-3. Про що робиться відповідний запис на корпусі плати
