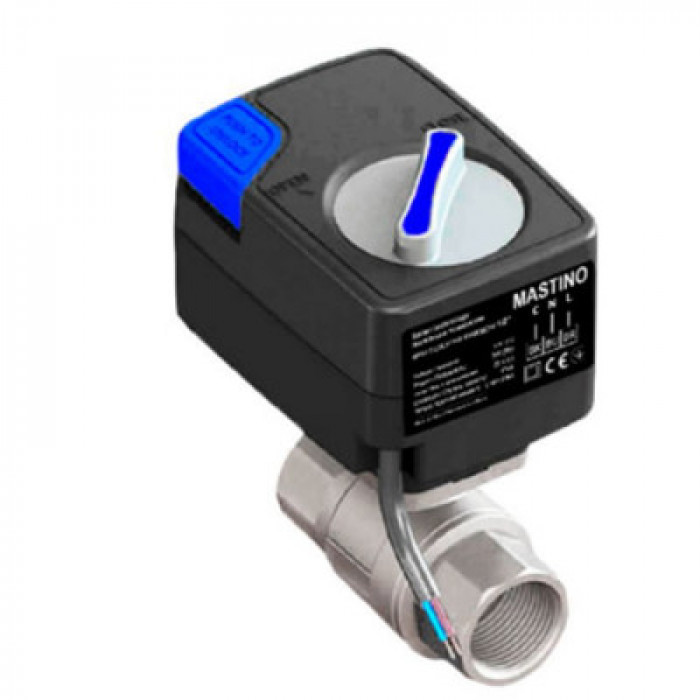

Кран кульовий з електроприводом Mastino 12 В 1"

Кран з електроприводом складається з крана латунь CW617N та електропривода 12 В постійного струму. В електроприводі розміщена кнопка ручного відкриття/закриття крана. Керування роботою електропривода здійснюється з використанням трьох дротів: коричневий, чорний і блакитний. Ручний перемикач використовувати тільки в разі зневодненого електроприводу. Інакше ви можете пошкодити механізм електроприводу.

Принцип дії крана з електроприводом на 12 В (колір електроприводу синій із чорним) наступний. На коричневий дріт постійно подається «фаза» живильної напруги 12 В, на блакитний дріт постійно подається «ноль». Під час подавання через відповідний пристрій на чорний дріт «фази» живильної напруги 12 В кран переводиться в положення «закрито», якщо немає на чорному дроті «фази» живильної напруги 12 В, кран перекладається в положення «відкрито».

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів та інших приладів, які відповідатимуть за технічними характеристиками та принципом дії.

Призначення:

• Кран з електроприводом призначений для відкривання/закриття подавання води під керуванням контролера в системах водопостачання й опалення.
• Встановлення крана з електроприводом замість ручних вентилів суворо забороняється.

Встановлення:

Крани з електроприводом встановлюють на опалювальну систему або на введення труб водопостачання після ручних вентилів (крокових кранів) і після фільтрів грубого очищення води. Якість води має відповідати: в системі опалення ДБН В.2.5-39:2008, в системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом і місця встановлення необхідно погоджувати з кваліфікованим фахівцем. Монтаж здійснювати згідно з правилами, викладених у цьому паспорті та відповідно до вимог ДБН В.2.5-64.2012. Під'єднання електропривода до електричної мережі й експлуатація мають здійснюватися відповідно до «Правилами пристрою електропристроїв»:

1. Перед монтажем крана ретельно очистити трубопровід від забруднень (остатки зварювання, ущільнювачі, металева стружка).
2. Положення крана під час монтажу будь-яке, крім випадку встановлення крана електроприводом униз. Встановлювати кран з електроприводом замість ручних вентилів забороняється.
3. Крани з електроприводом під'єднувати до обладнання суто згідно з тією схемою, у якій вказаний спосіб приєднання саме того найменування та моделі під'єднуваного крана. Водночас суворо дотримуватися колірного маркування дротів.
4. Електричне функціонування крана треба перевірити до тиску води в систему.
5. Заходи безпеки:
   - Не використовувати в вибухонебезпечних зонах
   - У разі подавання напруги живлення необхідно переконатися в його відповідності напруги, на яку розрахований цей кран з електроприводом.
