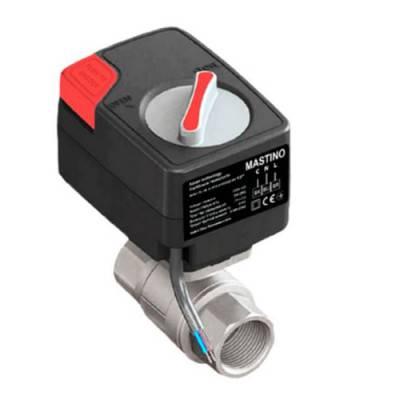

Кран кульовий з електроприводом Mastino 220 В 3/4"

Кран з електроприводом складається з крана латунь CW617N та електропривода 220-230 В, 50 Гц змінного струму. В електроприводі розміщена кнопка ручного відкриття/закриття крана. Керування роботою електропривода здійснюється з використанням трьох дротів: коричневий, чорний і блакитний. Ручний перемикач використовувати тільки в разі зневодненого електроприводу. Інакше ви можете пошкодити механізм електроприводу.

Принцип дії крана з електроприводом на 220-230 В (колір електроприводу червоний з чорним) наступний. На коричневий дріт постійно подається «фаза» живильної напруги 220-30 В,50 Гц, на блакитний дріт постійно подається «нуль». Під час подавання через відповідний для цього приладу пристрій на чорний дріт «фази» живильної напруги 220-230 В,50 Гц кран перекладається в положення «закрито», якщо немає на чорному дроті «фази» живильної напруги 220 В, кран перекладається в положення «відкрито».

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів та інших приладів, які відповідатимуть за технічними характеристиками та принципом дії.

Призначення:

• Кран з електроприводом призначений для відкривання/закриття подавання води під керуванням контролера в системах водопостачання й опалення.
• Встановлення крана з електроприводом замість ручних вентилів суворо забороняється.

Встановлення:

Крани з електроприводом встановлюють на опалювальну систему або на введення труб водопостачання після ручних вентилів (крокових кранів) і після фільтрів грубого очищення води. Якість води має відповідати: в системі опалення ДБН В.2.5-39:2008, в системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом і місця встановлення необхідно погоджувати з кваліфікованим фахівцем. Монтаж здійснювати згідно з правилами, викладених у цьому паспорті та відповідно до вимог ДБН В.2.5-64.2012. Під'єднання електропривода до електричної мережі й експлуатація мають здійснюватися відповідно до «Правилами пристрою електропристроїв»:

1. Перед монтажем крана ретельно очистити трубопровід від забруднень (остатки зварювання, ущільнювачі, металева стружка).
2. Положення крана під час монтажу будь-яке, крім випадку встановлення крана електроприводом униз. Встановлювати кран з електроприводом замість ручних вентилів забороняється.
3. Крани з електроприводом під'єднувати до обладнання суто згідно з тією схемою, у якій вказаний спосіб приєднання саме того найменування та моделі під'єднуваного крана. Водночас суворо дотримуватися колірного маркування дротів.
4. Електричне функціонування крана треба перевірити до тиску води в систему.
5. Заходи безпеки:
   - Не використовувати в вибухонебезпечних зонах
   - У разі подавання напруги живлення необхідно переконатися в його відповідності напруги, на яку розрахований цей кран з електроприводом.
