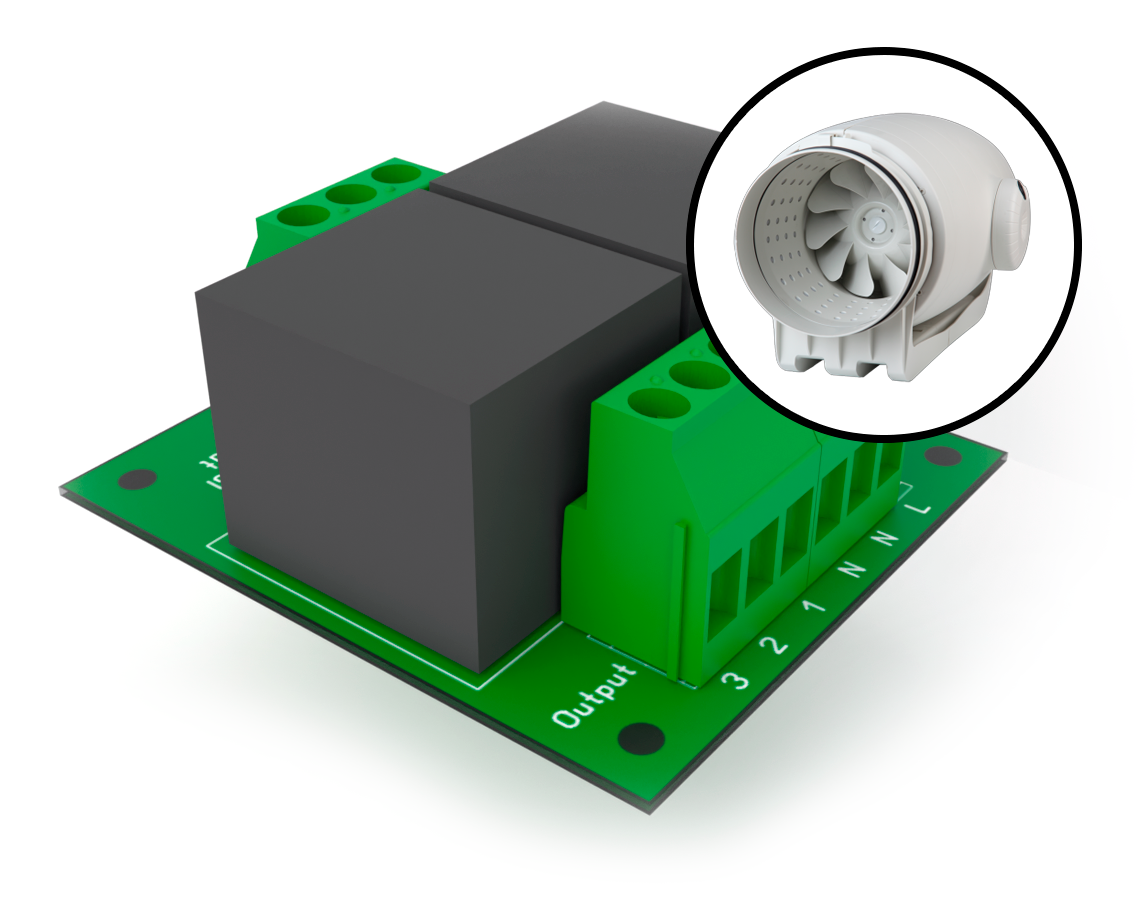

Модуль сполучення 2-х канального реле з 3-х швидкісним вентилятором

Пристрій Neo Speed Adapter, що представляє собою перехідник для підключення 3х швидкісних вентиляторів до двоканальному модулю реле (наприклад Fibaro) або іншого пристрою з двома незалежними виходами. Є 2 модифікації пристрою - з реле на 12 і 220 В. Модуль на 12В можливо підключити безпосередньо до Fibaro Implant. Логіка роботи наступна - при включенні першого реле включається перша швидкість, при включенні реле другого - друга швидкість, а при одночасному включенні першого і другого реле включається третя швидкість. Таким чином неможлива ситуація, коли на кілька виходів одночасно подається фаза. Приклади підключення представлені на малюнках.

Схема підключення адаптера до модулю Fibaro Implant

Схема підключення адаптера до Fibaro Smart Module
